一、抗干擾天線技術要求

本裝置為四陣元 B3 抗干擾天線，接收北斗 B3A、B3AE、B3Q、B3I 信號、北斗 B1I、B1C 和 GPS L1 等信號，采用BDS B3頻點抗干擾，對B3頻點不少于三個方向的壓制干擾信號進行抑制功能。

a) 軟件加載功能：在天線上不保留數字接口，數字接口保留在天線內部。數字接口采用標準全雙工RS-422接口，用于抗干擾天線的檢測、調試、軟件升級；

b) 干擾抑制功能：對B3頻點不小于三個方向的壓制干擾信號進行抑制功能；

c) 射頻保護功能：具備抗大功率輸入損毀能力，具備抗高微波脈沖燒毀能力。

1.1主要性能指標

a) 工作頻率：BDS B3：1268.52±10.23MHz；

GPS L1：1575.42 MHz±1.023MHz；

BDS B1：1575.42 MHz±16.5MHz；

b) 輸出駐波比：≤2.0；

c) 極化方式：右旋圓極化；

d) 覆蓋范圍：方位角0°-360°，俯仰角5°-90°；

e) 天線組成：4個B3陣子，1個B1L1陣子；

f) 防燒毀：天線口面承受的連續波功率不低于10W；

g) 抗干擾類型：寬帶、窄帶、脈沖、跳頻、掃頻及混合干擾；

h) 抗干擾源個數：1-3個不同方向干擾源；

i) 干擾來向范圍：方位角0°~360°，俯仰角﹣30°~30°，在多干擾源時，干擾源彼此之間夾角≥30°。

j) 抗干擾能力（加北三接收機，衛星信號參考功率130dBm）：

單干≥102dB， 三干≥92dB；

k) 供電及功耗：

工作電壓：DC 9V-36V；

平均功耗：≤12W；

l) 天線重量：≤600g；

m) 天線尺寸：≤142mm×142mm×35mm（不含接插件）；

n) 射頻及供電接口：TNC-K；

o) 天線顏色：白色。

1.2 環境適用性

a) 工作溫度：-40℃～+55℃；

b) 儲存溫度：-55℃～+85℃；

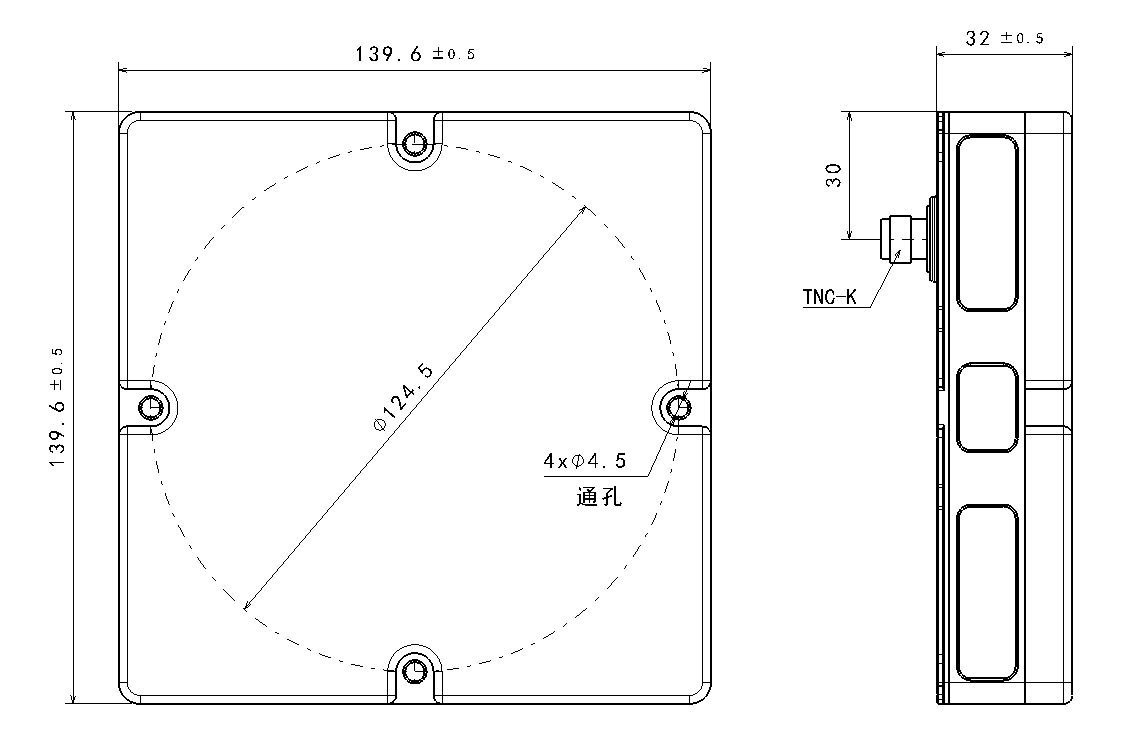

二、天線尺寸圖

相關資料下載：

4B3抗干擾一體化天線規格書(JT).pdf
