一、天線仿真數據

B1B3天線采用上下疊層的形式，初步設計B3天線設計尺寸為41*41*4mm，B1天線尺寸為34*34*3.5mm。

B2b天線設計尺寸為35*35*7mm，L天線設計尺寸為35*35*7mm，S天線設計尺寸為32*32*7mm。

由于天線底座尺寸小，不滿足二分之一波長間距布陣的要求，按照陣元間距最大化原則來布陣，本設計中B1B3天線陣的陣元間距為88mm。

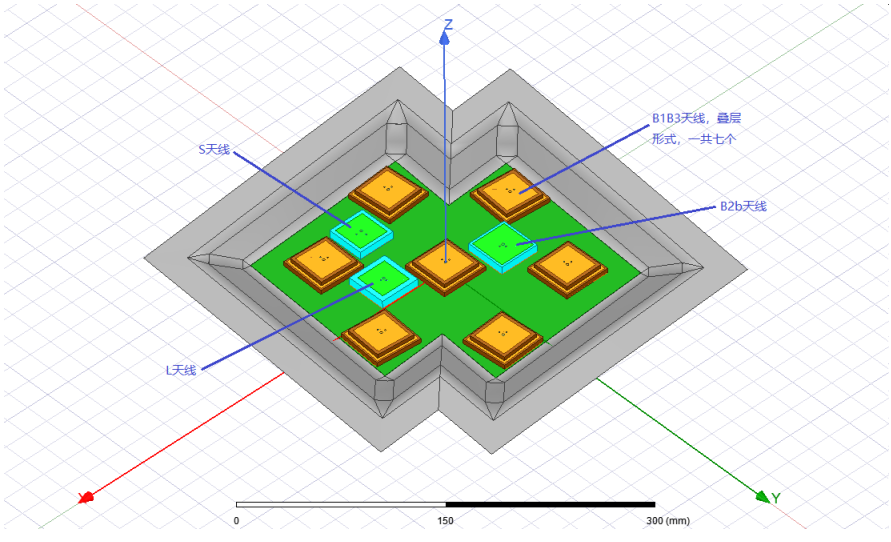

（2）天線仿真模型

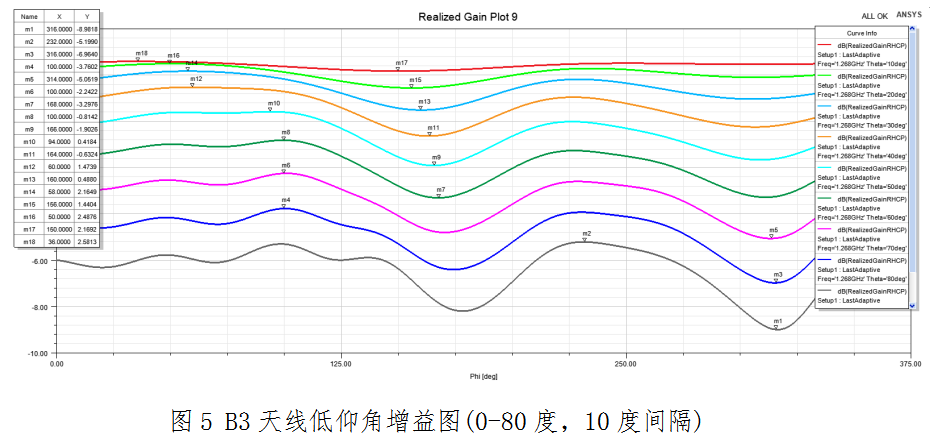

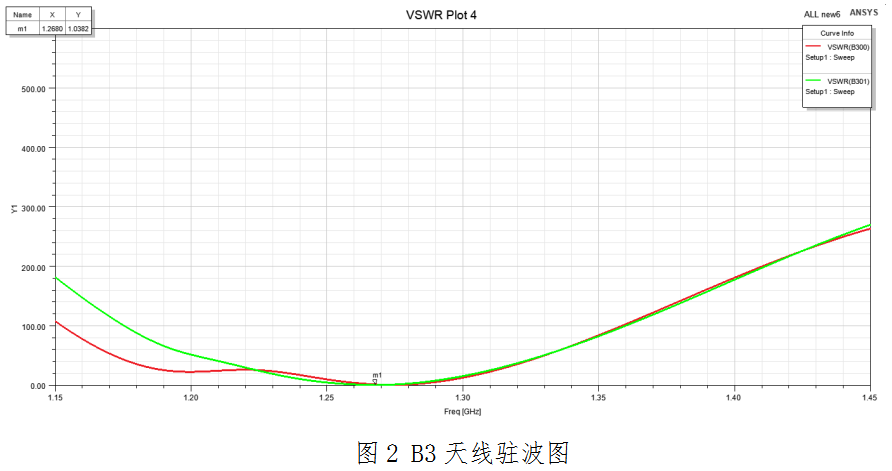

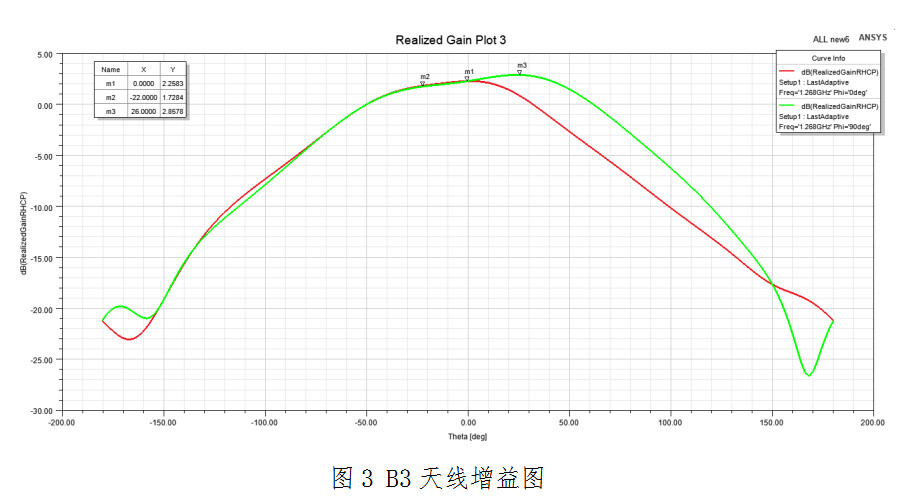

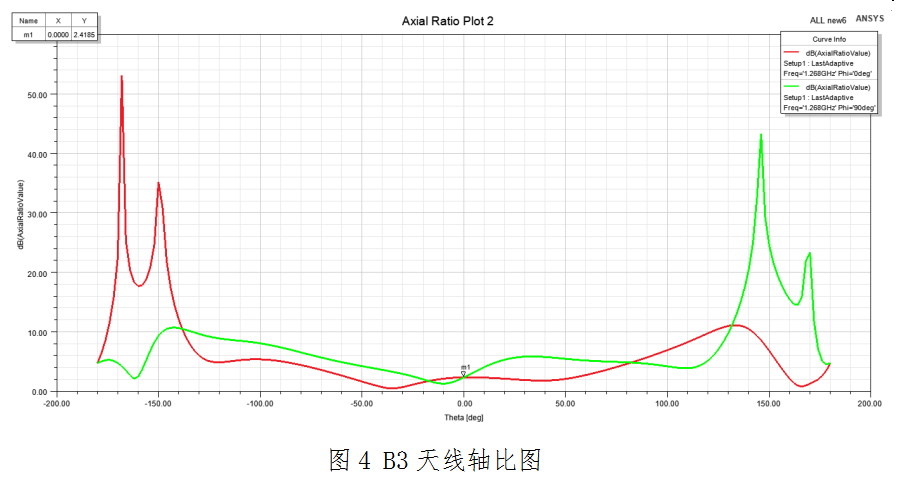

（2）B3天線仿真數據

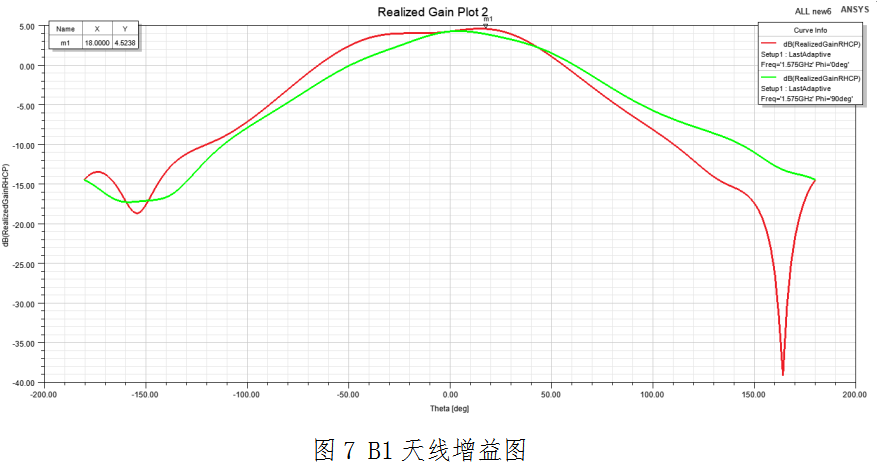

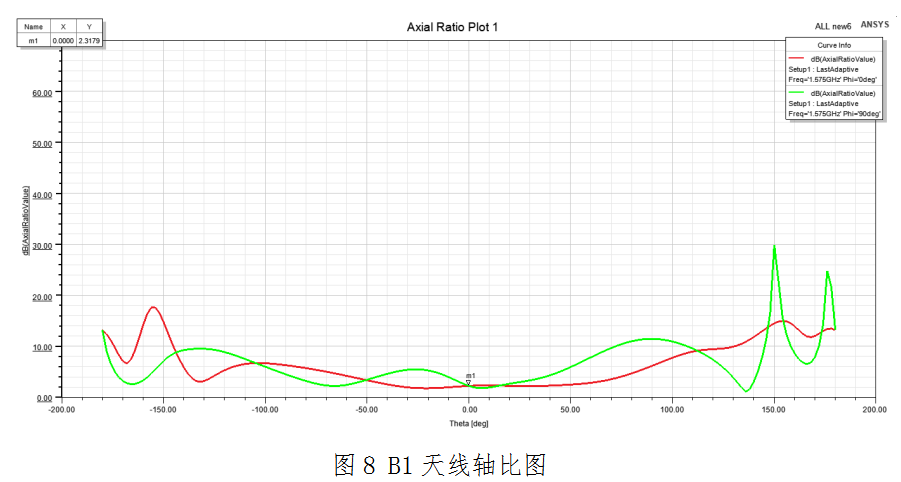

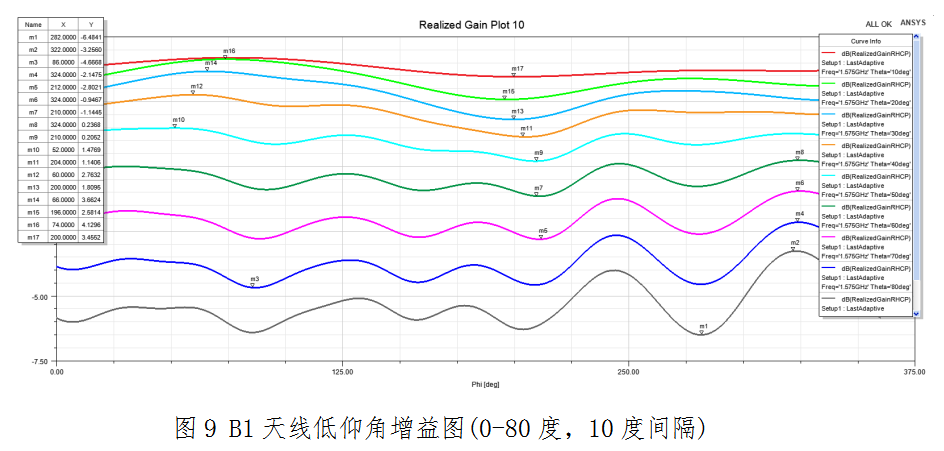

（3）B1天線仿真數據

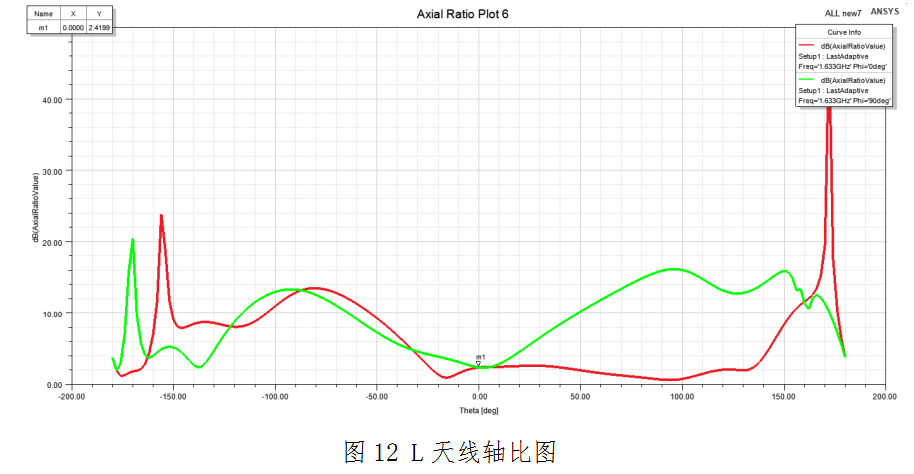

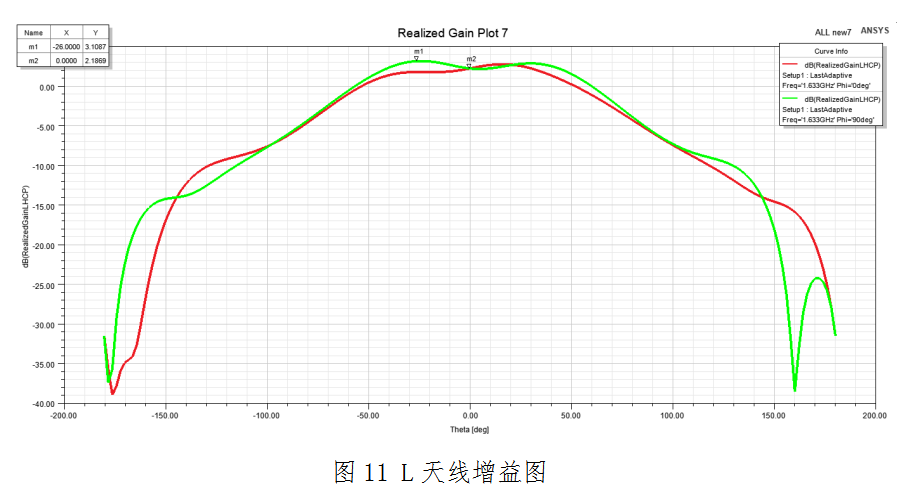

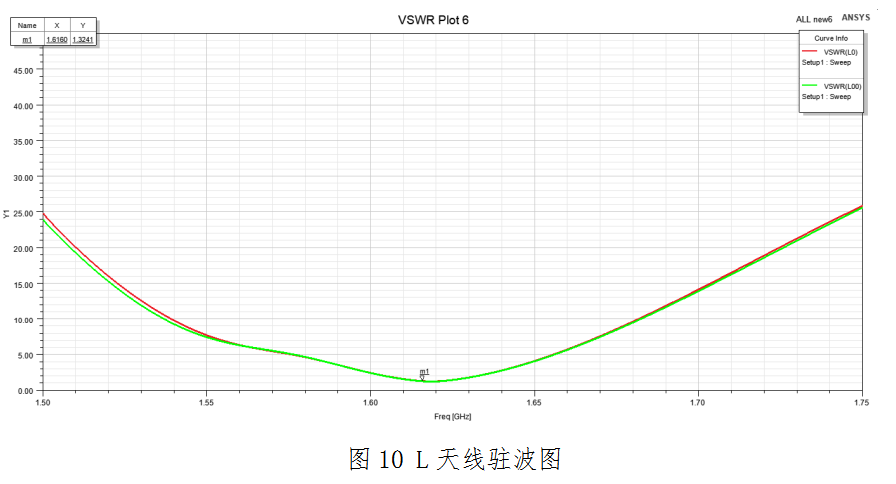

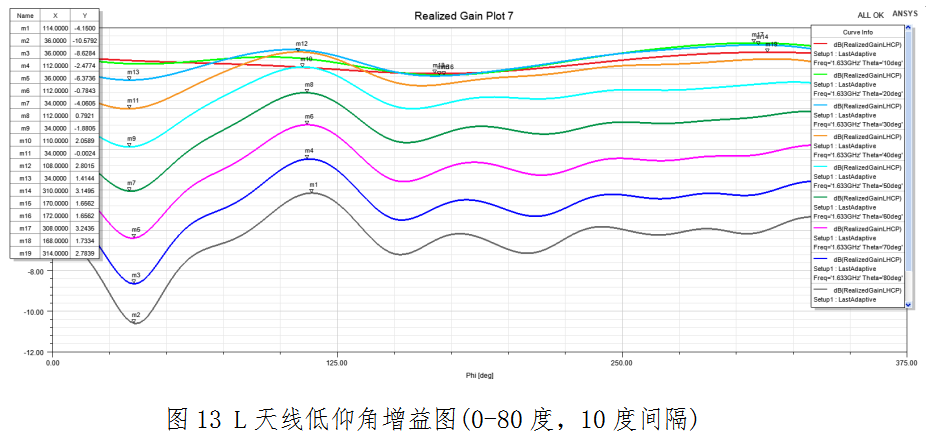

（4）L天線仿真數據

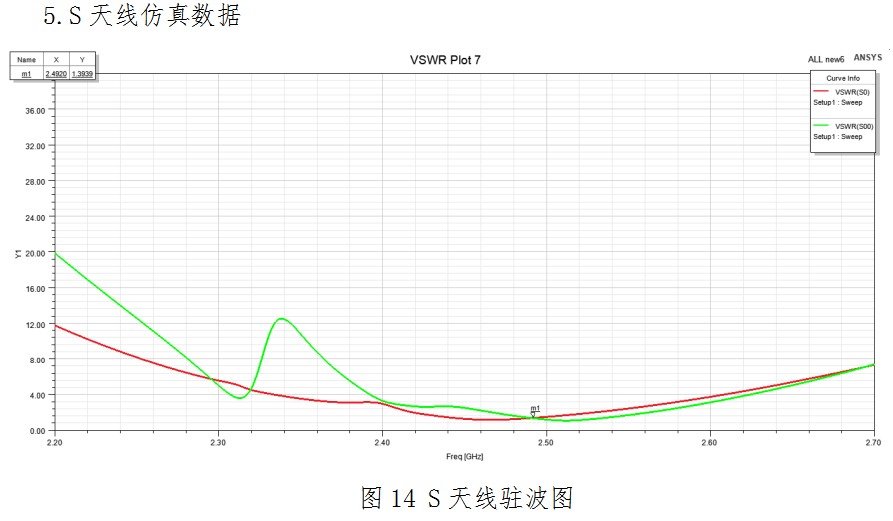

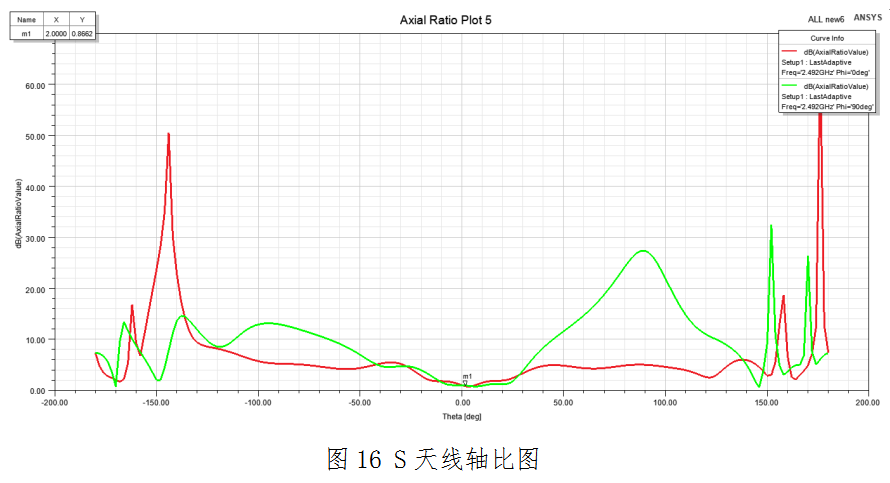

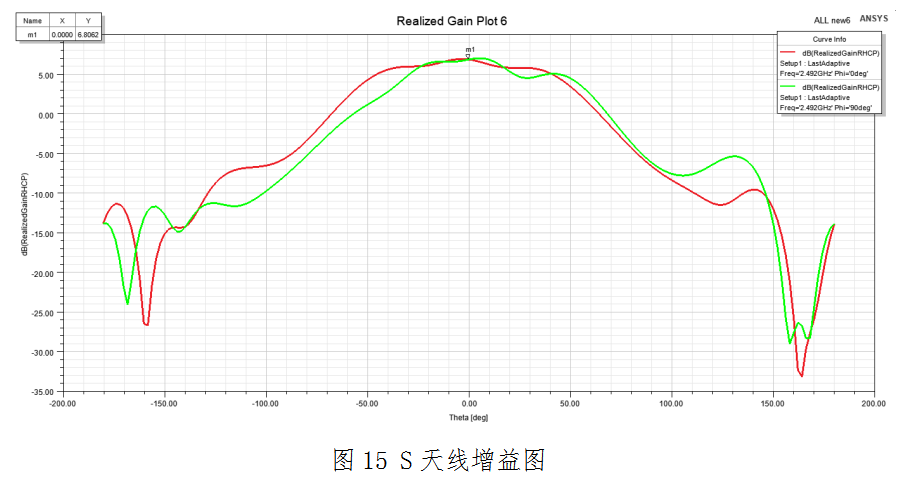

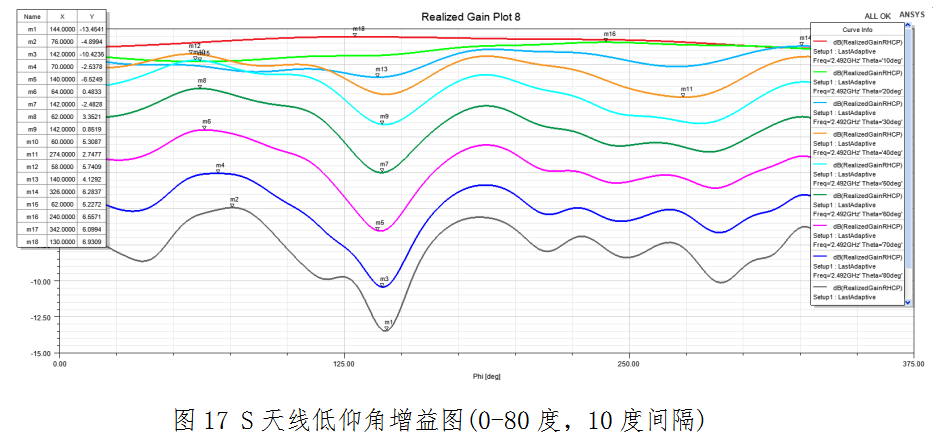

（5）S天線仿真數據

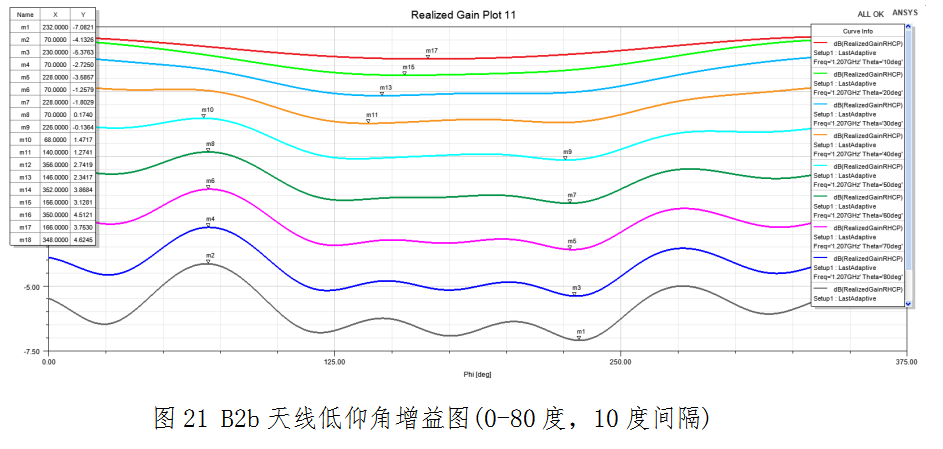

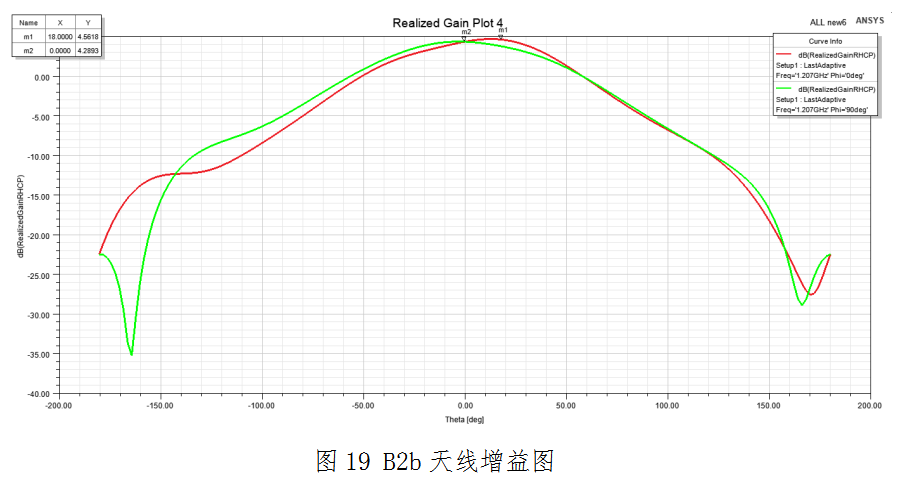

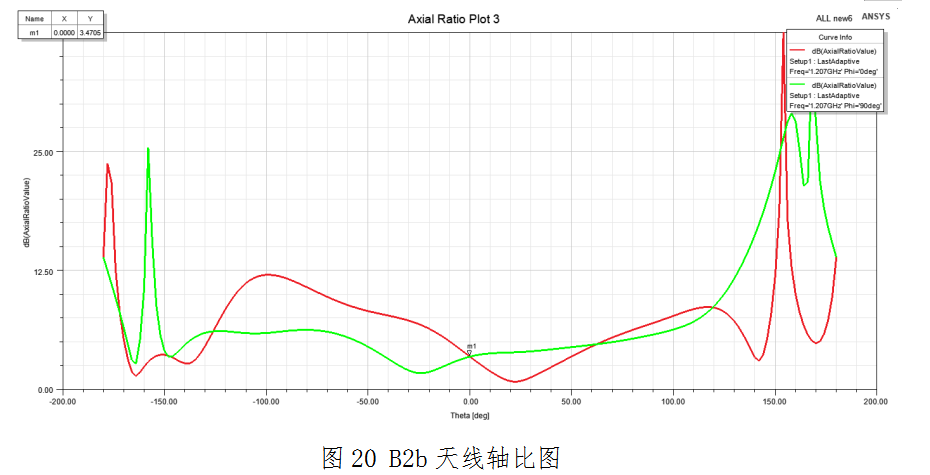

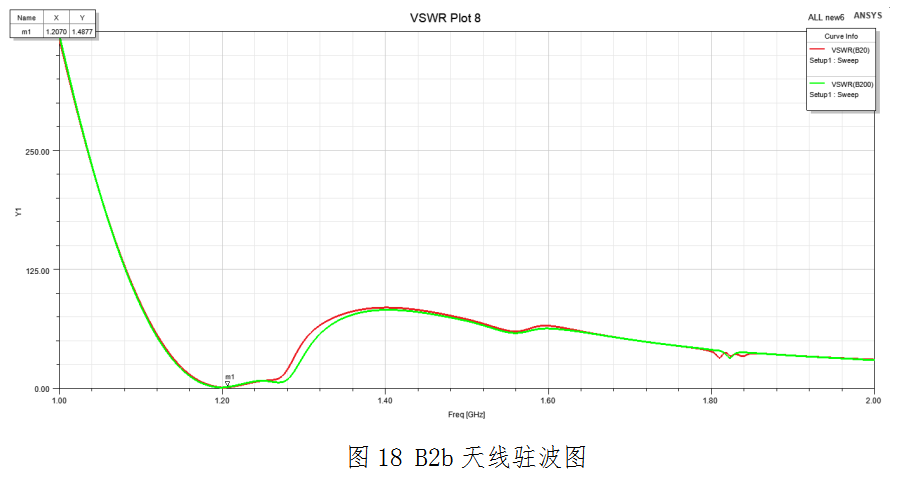

（5）B2b天線仿真數據

總結：從上面的仿真可以看出，B3天線的駐波小于1.5，頂點增益在2.85dBi，軸比小于3dB。B1天線的駐波小于1.5，頂點增益在4.52dBi，軸比小于3dB。L天線的駐波小于2，頂點增益在3.1dBi，軸比小于3dB，本次設計降低了L與B1的電磁耦合，改善了L天線的性能。B2b天線的駐波小于1.5，頂點增益4.56dBi，軸比小于4dB。S天線的駐波小于1.5，頂點增益6.9dBi，軸比小于3dB。天線從整個仿真數據來看，天線的整體性能較好，但是還有可以優化的空間。
