一、天線仿真數據

中間B1B3S天線采用上中下疊層的形式，初步設計B3天線尺寸為35*35*5mm，B1天線尺寸為35*35*5mm。B2b天線設計尺寸為35*35*5mm，L天線設計尺寸為35*35*5mm，中間B3B1疊層天線設計為高精度天線，尺寸為：下層B3天線為65*65*5mm，中層B1天線為50*50*5mm，頂層S天線為34*34*4mm。

天線布陣按照半波長陣元間距來進行。根據本設計中結構的最大尺寸，B3天線陣的陣元間距為120mm,B1天線陣的陣元間距為100mm。

（1）天線仿真模型

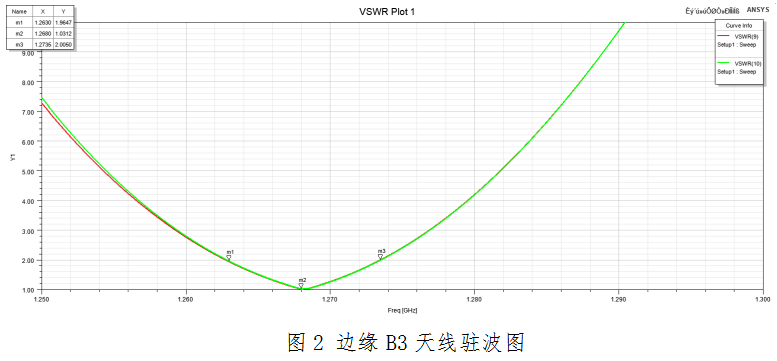

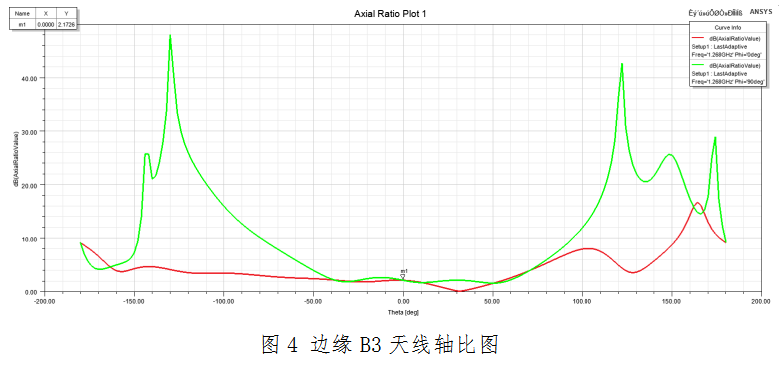

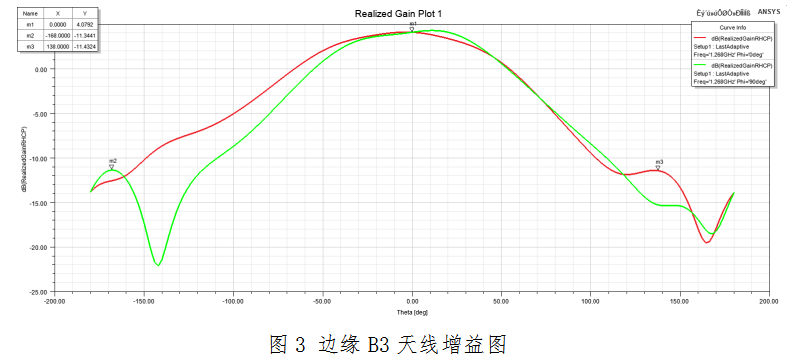

（2）邊緣B3天線仿真數據

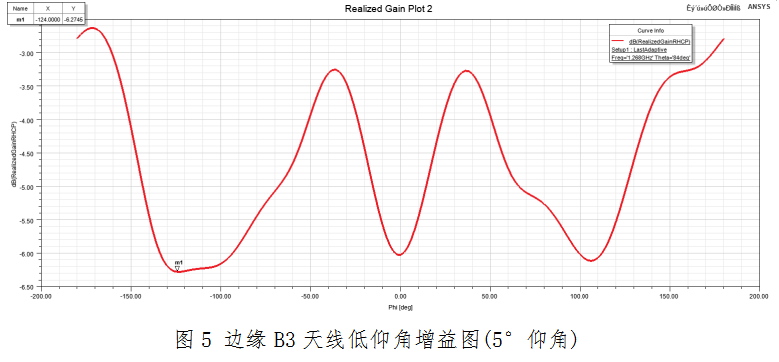

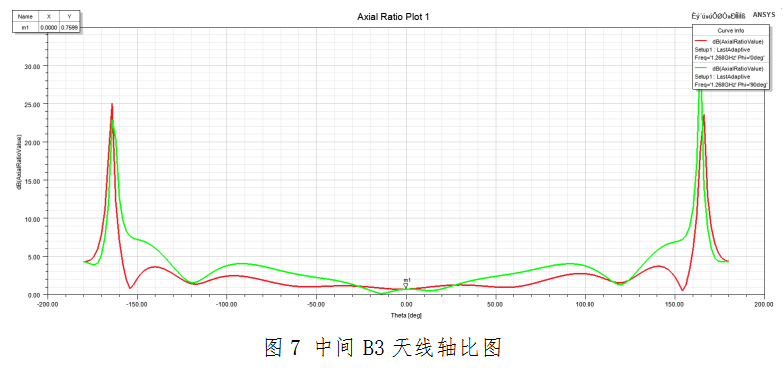

（3）中間B3天線仿真

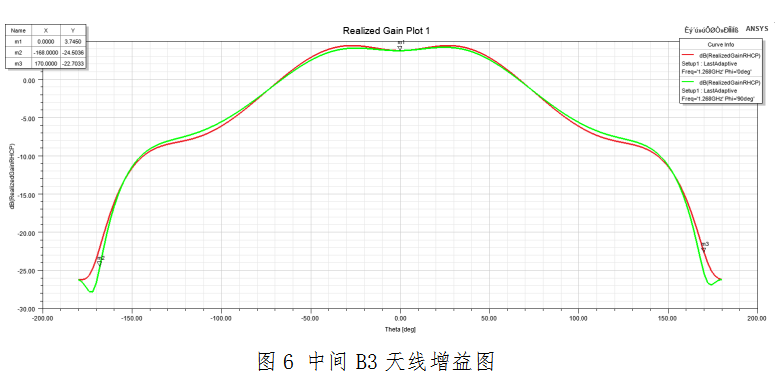

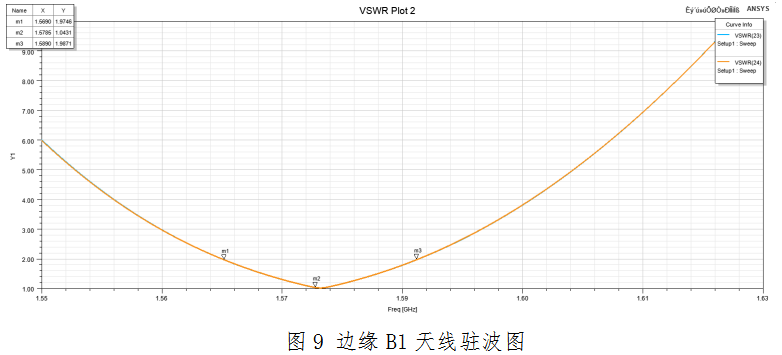

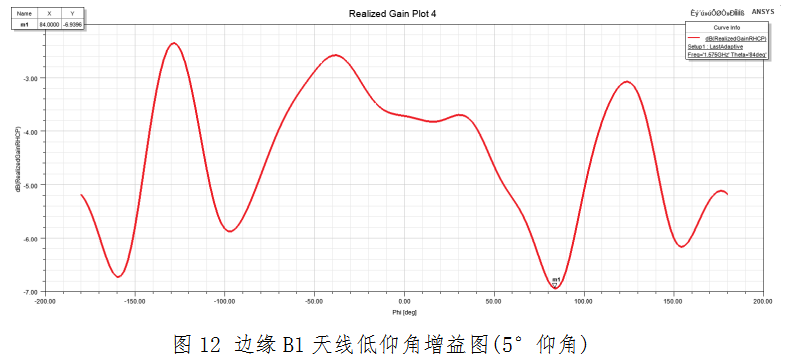

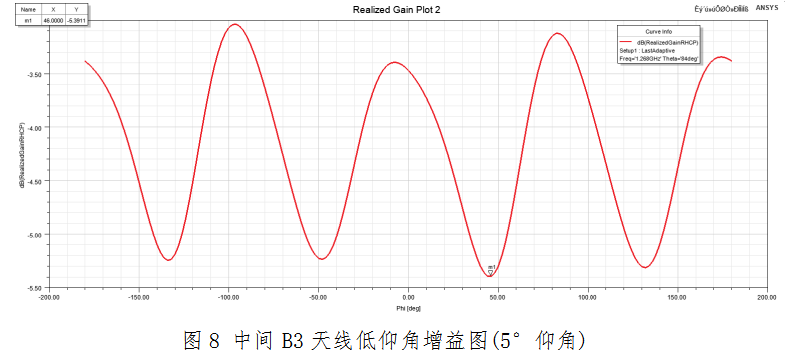

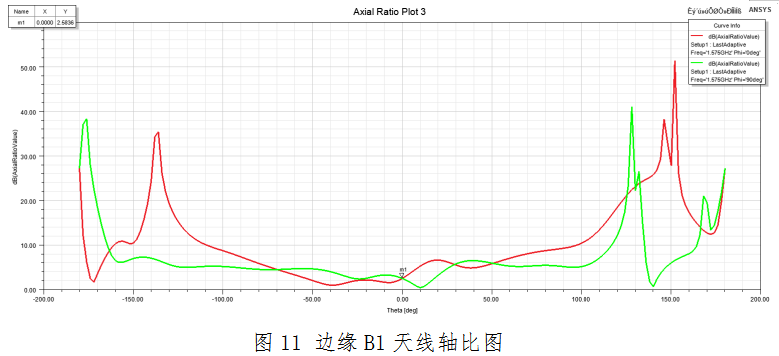

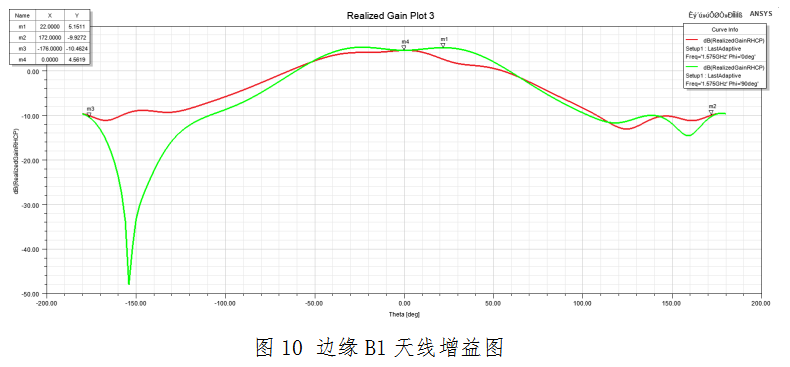

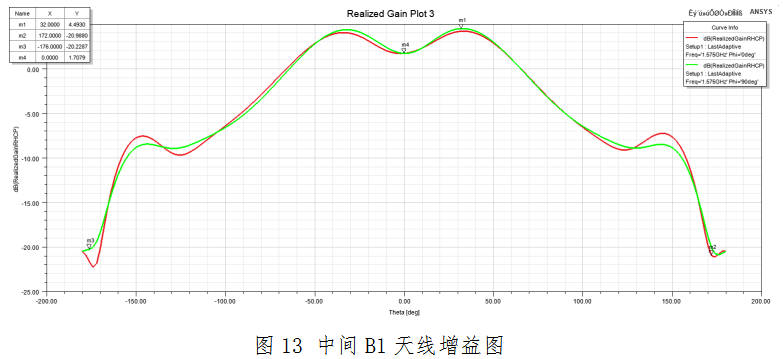

（4）邊緣B1天線仿真數據

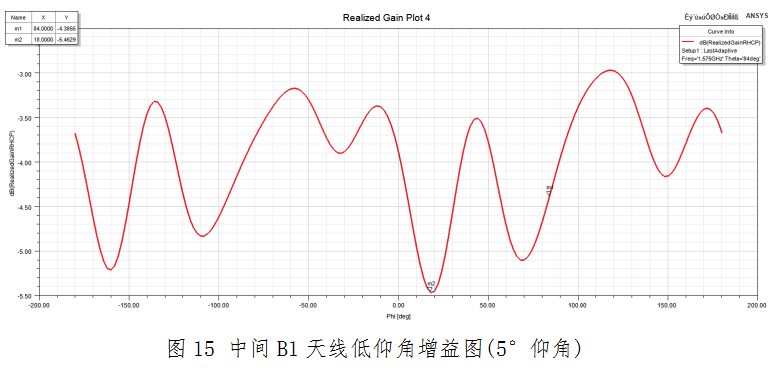

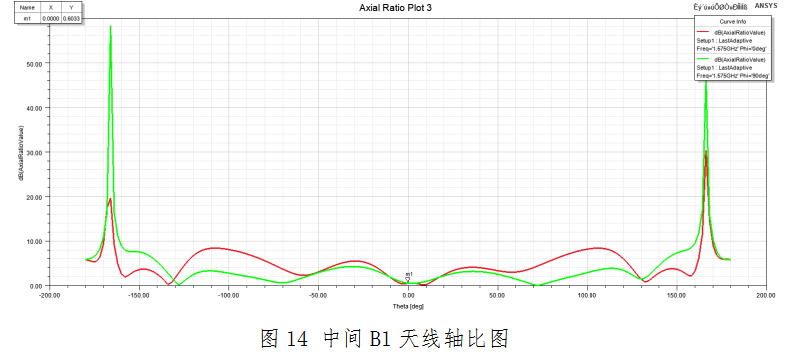

（5）中間B1天線仿真數據

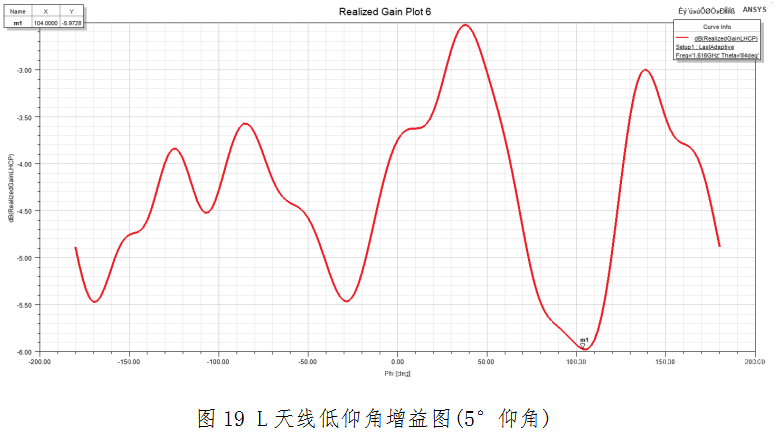

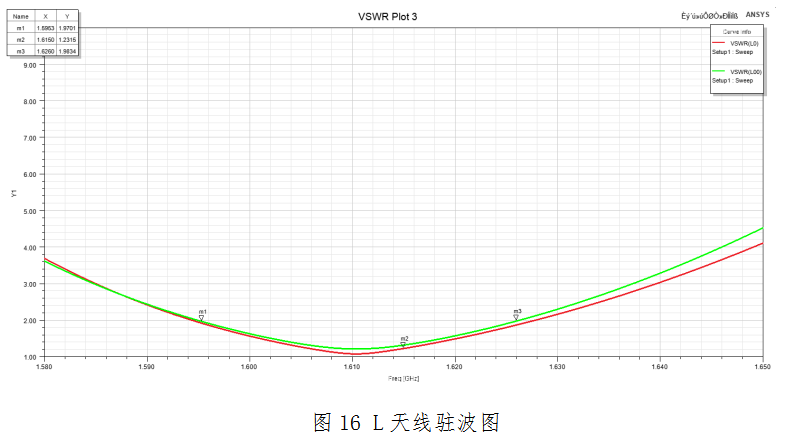

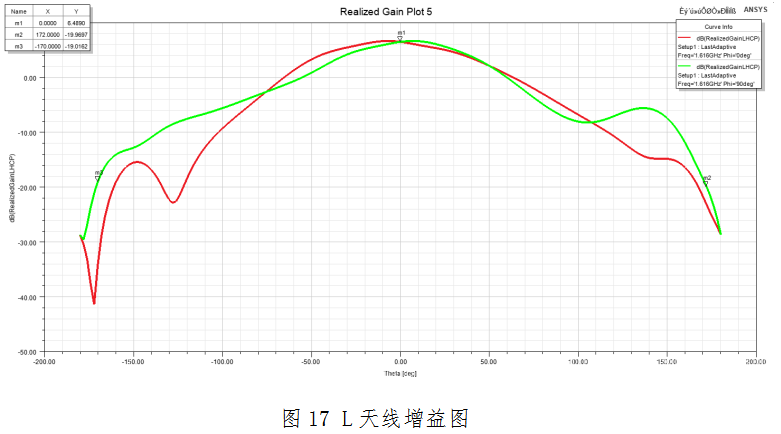

（6）L天線仿真數據

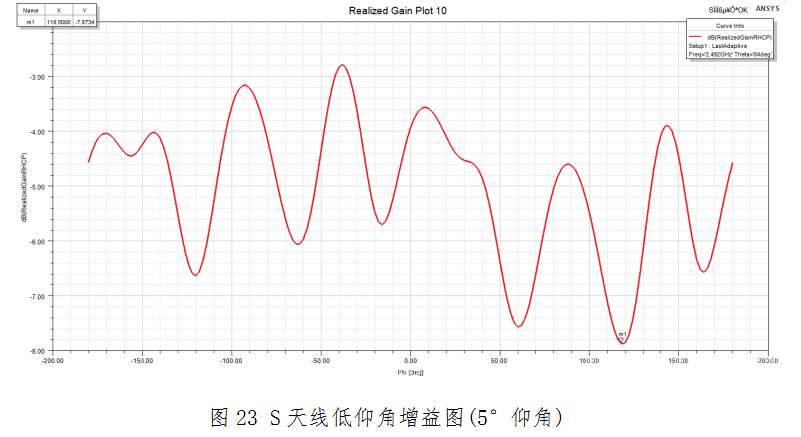

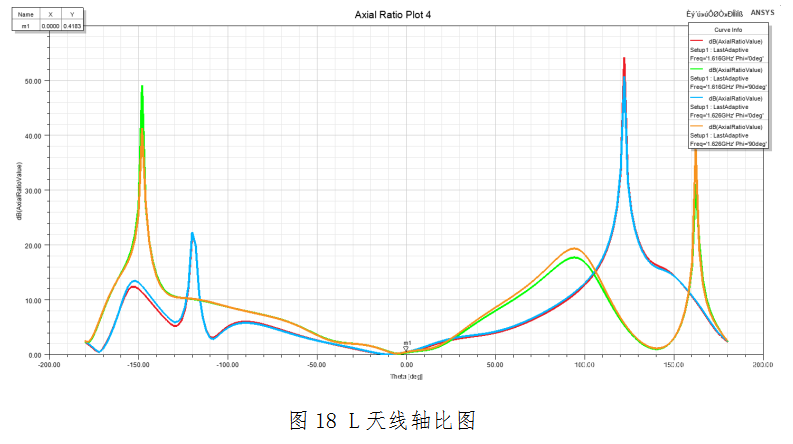

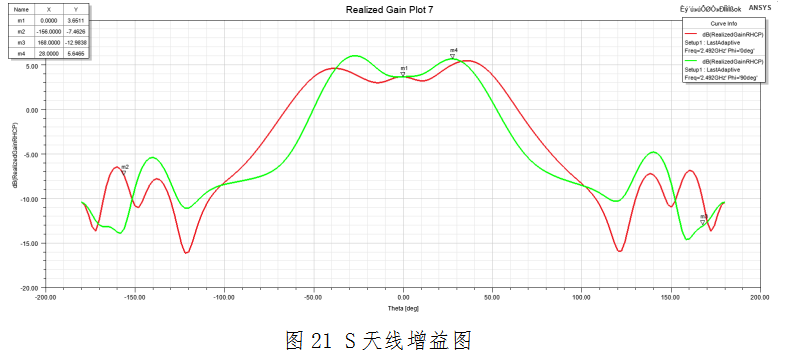

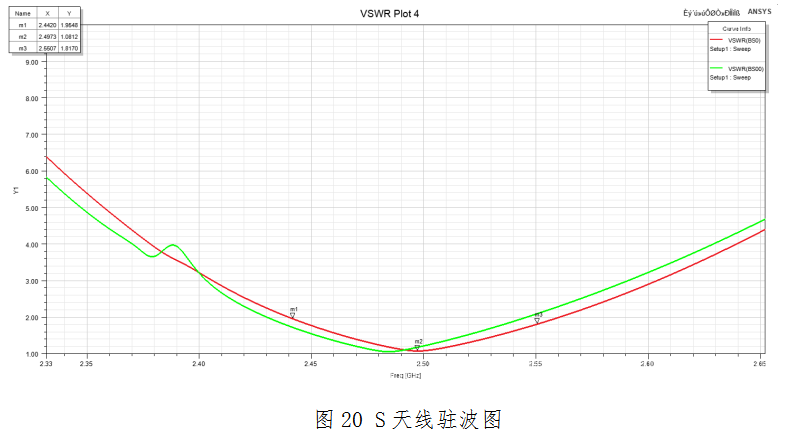

（7）S天線仿真數據

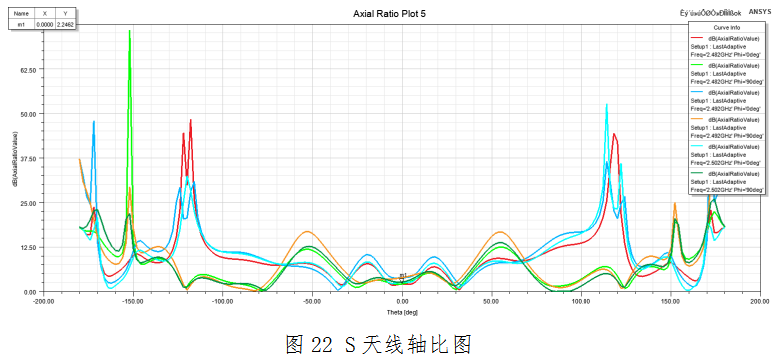

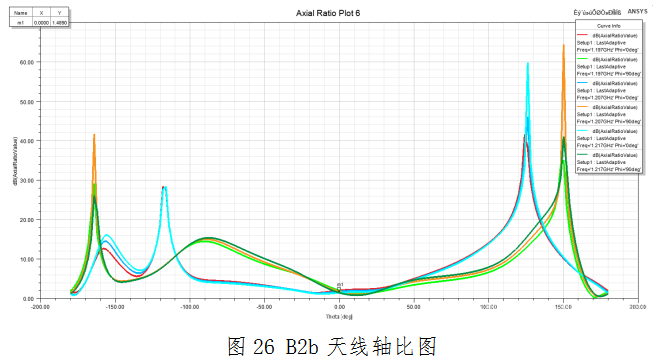

（8）B2b天線仿真數據

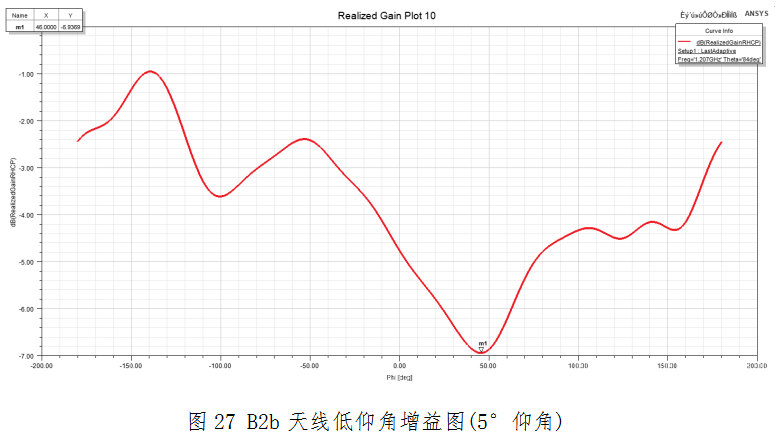

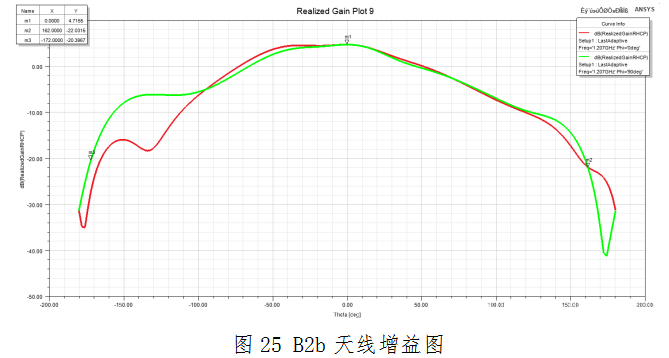

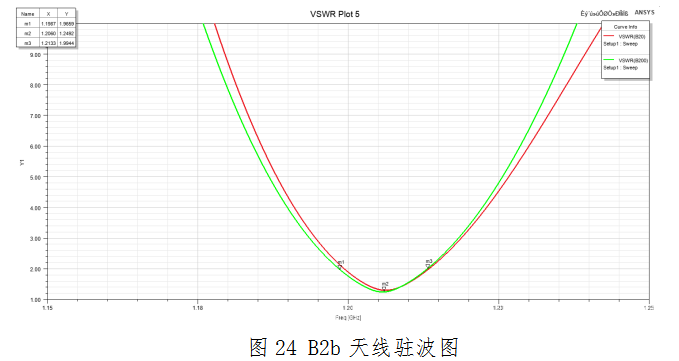

總結：從上面的仿真可以看出，邊緣B3天線的增益在4.07dBi，中間B3天線的增益在3.74dBi，駐波都小于1.5，軸比小于3dB，5°以上仰角增益都大于-7dBi。邊緣B1天線的增益在5.15dBi，中間B1天線的增益在4.49dBi，駐波都小于1.5，軸比小于3dB，5°以上仰角增益都大于-7dBi。B2b天線的駐波小于1.5，頂點增益4.71dBi，軸比小于3dB，5°以上仰角增益大于-7dBi。中間S天線的駐波小于1.5，頂點增益5.64dBi，軸比小于3dB，5°以上仰角增益大于-7.85dBi。極化前后比都大于15dB。中間B1B3振子采用四饋點高精度設計方案，保證相位中心穩定度小于2mm。天線從整個仿真數據來看，天線的整體性能較好，但是還有可以優化的空間。
