天通大S天線
一款微型天通大 S 天線，可廣泛應用于手持機等領域。該天線采用小型化螺旋技術，具有體積小巧，重量輕等優點。
18917114680
一、天線指標
頻率范圍 Range of Frequency | 發射頻率：1980 MHz -2010MHz |
阻 抗 Impedance | 50Ω |
極化方式 Polarization | 左旋圓極化(LHCP) |
天線軸比 Axis Ratio | ≤3.0dB |
水平面覆蓋角度 Horizontal coverage angle | 360° |
輸出駐波 Output VSWR | ≤2.0 |
增益(中心頻率) Gain | ≥2.5dBi(±35°范圍都大于2dBi) |

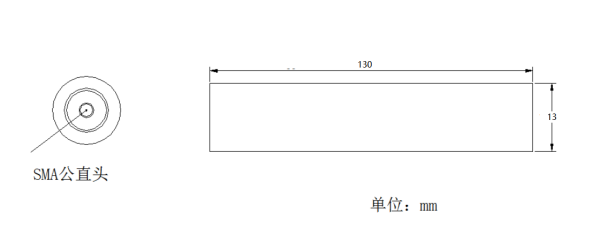

二、結構尺寸
天線尺寸 Antenna size | φ13×100mm(不含公差，包含接頭) |
接頭形式 Connector | SMA-J（接頭形式可根據客戶需求定制） |
重量 Weight | 20g |
三、工作環境
工作溫度 Operational temperature | -40～+85℃ |
存儲溫度 Storage temperature | -40～+85℃ |
濕 度 Wet degree | 95% 不冷凝 |
相關資料下載：
JJANT-22-01-10 天通大S天線規格書 (長).pdf
